让 Spine iOS 支持 ASTC：从纹理加载到 Metal 渲染

发表于 | 分类于 | 评论数： | 阅读次数：
本文字数： 47k | 阅读时长 ≈ 43 分钟

在 Spine 角色换装场景里，骨骼和动画可以复用，但身体、眼睛、头发、服饰等部件会带来大量纹理。PNG 在磁盘上看起来并不大，加载成 GPU 纹理之后，占用却可能增长很多。

这次给 Spine iOS 接入 ASTC，主要想解决三个问题：让运行时能够读取 ASTC 文件，避免把压缩纹理展开成 RGBA，并把这些纹理传到现有的 Metal 渲染器。动画、骨骼和换装逻辑继续沿用 Spine。

本文以 4.2_astc 分支的三个提交为线索，记录资源转换、加载、渲染接入和多页换装的实现，也说明当前方案还需要补齐的地方。

背景：PNG 文件大小与纹理内存是两回事

原来的 Spine iOS 加载链路可以概括为：

1
PNG 文件 → UIImage / CGImage → MTKTextureLoader → RGBA 纹理 → Metal 渲染

PNG 是图片文件的压缩格式。经过图片解码后，假设创建的是 RGBA8 纹理，每个像素需要 4 字节。只考虑一层 mipmap 的像素数据，计算方式是：

1
RGBA8 数据大小 = width × height × 4

仓库里的 spineboy 页尺寸为 1024 × 256，对应：

1
1024 × 256 × 4 = 1,048,576 字节 = 1 MiB

这张 PNG 的文件大小是 244,861 字节，约 239 KiB。文件压得小，上传后的 RGBA 数据仍然有 1 MiB。资源页越多，这个差异越值得关注。

ASTC（Adaptive Scalable Texture Compression）是一种面向 GPU 的有损纹理压缩格式。支持它的硬件能够直接采样压缩纹理，在采样过程中解码，因此 CPU 不需要先把整张图片展开为 RGBA。

目标链路变成：

1
ASTC 文件 → 读取压缩块 → ASTC 格式的 MTLTexture → Metal 渲染

Spine iOS 的 PNG 与 ASTC 纹理加载链路

ASTC 省下的是纹理数据和图片解码工作。文件读取、文件头解析、暂存 buffer 和 GPU 上传仍然存在，不能把它理解成整个加载过程没有 CPU 开销。

ASTC 的块大小如何影响体积

ASTC 每个压缩块固定为 128 bit，也就是 16 字节。块覆盖的像素越多，每个像素平均分到的 bit 越少。

块大小 平均 bit / pixel 大尺寸、整块图片相对 RGBA8 的数据量比值
4×4 8.00 约 4 倍
6×6 3.56 约 9 倍
8×8 2.00 约 16 倍
12×12 0.89 约 36 倍

这些比值只比较基础层的纹理数据，不包含 GPU 分配对齐、文件头或 mipmap。

对于二维 ASTC，精确的压缩数据大小是：

1
2
3
4
blocksWide = ceil(width / blockX)
blocksHigh = ceil(height / blockY)
payloadBytes = blocksWide × blocksHigh × 16
fileBytes = 16 + payloadBytes

这里前面的 16 是裸 .astc 文件头。宽高不必是块大小的整数倍，边缘不足一个块的区域也占一个完整压缩块。

spineboy 使用 8×8，因此：

1
2
3
ceil(1024 / 8) × ceil(256 / 8) × 16
= 128 × 32 × 16
= 65,536 字节

加上文件头，文件正好是 65,552 字节。与同尺寸 RGBA8 的基础层数据相比，减少了 16 倍。

块越大，编码误差通常越明显。细线、眼睛、透明边缘和渐变不一定适合直接用 8×8，可以从 4×4、6×6 开始比较。这个项目的示例统一用了 8×8，它是本次资源的选择，并不是所有 Spine 角色的最佳参数。

实现过程：三个提交分别完成了什么

对照基础分支 4.2，ASTC 分支只有三次新增提交：

提交 日期 内容
cfa4c8c1d · spine astc ios demo 2026-07-28 增加 ASTC 加载器与扩展 API，打通 Metal 渲染，接入 spineboy 示例
6219ef34a · convert sh 2026-07-28 增加 PNG → ASTC 转换脚本
98b5d1ace · spine astc 2026-07-30 增加 189 页 ASTC 资源和动态组合皮肤示例

第一笔完成了核心实现。第二、三笔没有继续修改 Sources/Spine 中的 ASTC 加载器或渲染器，分别补充资源生产工具和复杂业务场景。

这个区分很有用：第三笔可以说明方案接入了多页换装示例，但不能据此认定加载失败、页索引或设备兼容问题已经修复。

代码结构：从文件到渲染器

这次主要涉及六个文件，均位于 spine-ios/Sources/Spine/：

文件 职责
SpineASTCLoader.swift 检测数据格式，解析 ASTC 头，创建并上传 Metal 纹理；普通图片交给 MTKTextureLoader
Spine.Generated+Extensions+ASTC.swift 解析 atlas、选择页文件，返回 Atlas 与 [MTLTexture]
SkeletonDrawableWrapper+ASTC.swift 加载骨骼，将 Metal 纹理保存到 drawable wrapper
SpineUIView+ASTC.swift 提供带 useASTCIfAvailable 参数的 Bundle 加载入口
SpineUIView.swift 从 drawable 取出纹理并传给渲染器
Metal/SpineRenderer.swift 优先使用已加载的 Metal 纹理，按 atlas 页索引绑定纹理

具体调用链如下：

1
2
3
4
5
6
7
8
9
10
11
12
13
SpineUIView(useASTCIfAvailable: true)
    ↓
SkeletonDrawableWrapper.fromBundleWithASTCSupport(...)
    ↓
Atlas.fromBundleWithMetalTextures(...)
    ↓
SpineASTCLoader.loadMetalTexture(...)
    ↓
MTLTexture 数组保存在 SkeletonDrawableWrapper 中
    ↓
SpineUIView.load(drawable:)
    ↓
SpineRenderer 按 renderCommand.atlasPage 取纹理

Spine 的 C++ atlas 解析、骨骼数据加载、动画更新和顶点生成仍然沿用原有实现。ASTC 接入集中在资源加载与纹理传递这两段。

先由 atlas 决定页顺序，再选择页文件

Atlas 扩展先通过 spine_atlas_load 解析文本，然后按原生 atlas 的页顺序取得文件名。

Bundle 加载时，文件选择逻辑是：

1
2
3
4
5
6
7
8
9
10
11
12
13
let nameWithoutExt = (name as NSString).deletingPathExtension

if let astcPath = bundle.path(
    forResource: nameWithoutExt,
    ofType: "astc"
) {
    return try Data(contentsOf: URL(fileURLWithPath: astcPath))
}

return try await FileSource.bundle(
    fileName: name,
    bundle: bundle
).load()

例如 atlas 引用的是 spineboy-pma.png，加载器会先寻找 spineboy-pma.astc。找不到时才读取原来的 PNG，所以接入 ASTC 并不一定要改 atlas。

分支中还提供了 Atlas.fromFileWithMetalTextures，用于从 atlas 所在文件夹查找页资源。但是 UIView 和 wrapper 的便利 ASTC 入口目前只实现了 Bundle 版本；原有文件、HTTP 入口不会自动切换到这套逻辑。

这里的回退有一个边界：它只处理“同名 ASTC 不存在”。如果 ASTC 存在但损坏或无法上传，并不会重试 PNG。如果 atlas 本身引用 .astc，文件不存在后再加载原文件，仍然是在找同一个 .astc，也不能自动回退到 PNG。

Wrapper 如何兼容原来的 UIImage API

原来的 SkeletonDrawableWrapper 接收 atlasPages: [UIImage]。这次没有直接改掉这个公开接口，而是为每个 Metal 纹理创建一个 1×1 的 UIImage 占位，再通过 Objective-C 关联对象保存真实纹理：

1
2
3
4
5
6
objc_setAssociatedObject(
    wrapper,
    &AssociatedKeys.metalTextures,
    metalTextures,
    .OBJC_ASSOCIATION_RETAIN_NONATOMIC
)

渲染时取的是 wrapper.metalTextures，占位图不包含原始图片像素，也不会被用于 ASTC 渲染。

这样能够较少改动现有 API，但也有代价：atlasPages 不再代表真实纹理的尺寸和内容。其他读取 UIImage、做导出或 CPU 绘制的功能，不能假设 ASTC drawable 中的这些占位图仍然可用。长期维护时，可以考虑把真实纹理和资源所有权变成 wrapper 的明确属性。

加载核心：ASTC 压缩数据如何上传到 Metal

读取 16 字节文件头

这套实现读取的是裸 .astc 文件，而不是 KTX / KTX2 容器。文件头布局如下：

偏移 字节数 含义
0 4 Magic，文件字节为 13 AB A1 5C
4 1 blockX
5 1 blockY
6 1 blockZ
7 3 width，小端整数
10 3 height，小端整数
13 3 depth，小端整数

Magic 按小端解释为 0x5CA1AB13。本项目使用二维 LDR 纹理，因此正常资源的 blockZ 和 depth 都是 1。

分支中的宽高解析代码是：

1
2
3
4
5
6
7
8
9
10
let blockX = header[4]
let blockY = header[5]

let width = Int(header[7])
    | (Int(header[8]) << 8)
    | (Int(header[9]) << 16)

let height = Int(header[10])
    | (Int(header[11]) << 8)
    | (Int(header[12]) << 16)

文件头本身没有一个字段能直接告诉加载器应该用 LDR linear 还是 sRGB 采样，编码方式与 Metal 像素格式需要由资源流程约定。

创建压缩纹理

根据块尺寸映射 Metal 格式。例如：

1
2
3
4
4×4   → .astc_4x4_ldr
6×6   → .astc_6x6_ldr
8×8   → .astc_8x8_ldr
12×12 → .astc_12x12_ldr

完整映射支持 14 种标准二维块尺寸，包括 5×4、8×6 等非正方形块。创建纹理时使用该压缩格式：

1
2
3
4
5
6
7
8
let descriptor = MTLTextureDescriptor.texture2DDescriptor(
    pixelFormat: pixelFormat,
    width: width,
    height: height,
    mipmapped: false
)
descriptor.usage = .shaderRead
descriptor.storageMode = .private

这里的 pixelFormat 不能换成 .rgba8Unorm，否则纹理不再是 ASTC。当前纹理只有基础层，不生成 mipmap。

通过 staging buffer 和 blit 上传

.private 纹理由 GPU 使用，因此先把压缩数据放入 CPU 可写的共享 buffer，再通过 blit 复制到纹理。

下面是分支中的核心上传代码摘录，省略了纹理、队列和 buffer 创建时的错误处理：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
let imageData = data.subdata(in: 16..<data.count)

let blocksWide = (width + Int(blockX) - 1) / Int(blockX)
let bytesPerRow = blocksWide * 16

blitEncoder.copy(
    from: buffer,
    sourceOffset: 0,
    sourceBytesPerRow: bytesPerRow,
    sourceBytesPerImage: imageData.count,
    sourceSize: MTLSize(width: width, height: height, depth: 1),
    to: texture,
    destinationSlice: 0,
    destinationLevel: 0,
    destinationOrigin: MTLOrigin(x: 0, y: 0, z: 0)
)

blitEncoder.endEncoding()
commandBuffer.commit()
commandBuffer.waitUntilCompleted()

bytesPerRow 按“每行压缩块数 × 16”计算，不能沿用 RGBA 的 width × 4。上传的 buffer 不包含文件头；copy 中的纹理尺寸仍然用原始像素宽高。

实际上传还需要满足目标设备的 Metal blit 对齐和压缩格式边界要求。应打开 Metal API Validation 验证整块尺寸、非整块尺寸和很小的纹理，不能仅根据文件长度正确就认定 GPU 上传一定成功。

当前实现每页都会新建 command queue，并同步等待上传完成。这样便于保证返回的纹理已就绪，但多页资源的加载成本会累加。后续可以复用队列、批量上传和异步通知，同时保持渲染前的同步关系。

渲染接入：沿用现有 Shader

渲染器原来只接收 [UIImage]，内部再创建纹理。现在同时支持外部传入的 [MTLTexture]：

1
2
3
4
5
6
7
if let metalTextures = metalTextures {
    textures = metalTextures
} else if let atlasPages = atlasPages {
    // 保留原来的 UIImage → MTKTextureLoader 路径
} else {
    throw SpineError("No textures provided")
}

上面是分支初始化逻辑的简化摘录。有 Metal 纹理时直接使用，避免再次走 UIImage 转换。

绘制时仍然根据 renderCommand.atlasPage，从 textures 数组中取出纹理并绑定给 fragment shader。Shader 的采样方式不需要为 ASTC 增加分支：

1
2
3
4
5
6
const half4 colorSample = colorTexture.sample(
    textureSampler,
    in.textureCoordinate
);

return simd_float4(colorSample) * in.color;

压缩格式由 Metal 纹理对象描述，解码由支持 ASTC 的 GPU 完成。动画状态、UV、顶点颜色和混合模式仍按原有逻辑处理。

需要注意，本分支 Shader 的 min / mag filter 仍然是 nearest。即使 atlas 写了 filter: Linear, Linear，也没有在这次接入中增加按 atlas 配置创建 sampler 的逻辑。ASTC 支持与采样过滤是两个独立问题。

色彩和透明度：编码器与渲染配置必须一致

为什么使用 -cl 和 LDR 格式

原来的普通图片纹理加载配置是：

1
2
3
4
5
6
options: [
    .textureUsage: NSNumber(
        value: MTLTextureUsage.shaderRead.rawValue
    ),
    .SRGB: false
]

这次 ASTC 使用 .astc_*_ldr，脚本使用 astcenc -cl，与现有“不进行 sRGB 采样转换”的行为保持一致。

这里容易混淆两个概念：

  • .SRGB: false 表示采样时不做 sRGB 到线性的转换，不代表 PNG 原始像素已经变成线性光数据。
  • 编码器的 -cl / -cs 是编码 profile，Metal 的 _ldr / _srgb 决定纹理采样的解释；单改其中一个并不能保证颜色正确。

如果之后将整个渲染链路切换为线性光照或 sRGB 输出，需要一起检查图片像素、编码 profile、纹理格式、顶点颜色、混合和渲染目标。

提交历史里第一笔就已经使用 LDR，第二笔只是补上匹配的转换脚本。仓库说明文档里仍有 sRGB 的旧描述，本文以实际 Swift 枚举和脚本参数为准，不把它写成一次独立的色差修复。

PMA 不会因为 ASTC 接入而自动处理

Spine atlas 中的 pma: true 表示使用预乘 alpha：

1
storedRGB = originalRGB × alpha

渲染器继续从 atlas.isPma 决定混合因子。ASTC 加载器不会对像素做预乘，也不会替资源修正 atlas 的 PMA 声明。

因此源 PNG 已经是 PMA 时，转换后仍应保持 PMA，不能再次预乘；源图片使用 straight alpha 时，则需要让 atlas 和混合方式与之匹配。编码器提供 -pp-premultiply，但本文脚本没有启用它，不能仅凭文件名带 pma 就决定加上这个参数。

检查画质时，建议把角色分别放到浅色、深色和棋盘背景上，特别观察发丝、眼睛、轮廓和半透明部件。这些位置最容易暴露预乘状态不一致或压缩误差。

资源转换脚本：参数、完整代码与使用方式

安装编码器与单文件转换

转换发生在离线资源生产阶段，iOS 运行时不负责 ASTC 编码。macOS 可以安装 Arm 的 astcenc：

1
2
3
brew install astc-encoder

astcenc -cl spineboy-pma.png spineboy-pma.astc 8x8 -medium

参数从左到右分别是：

参数 作用
-cl 编码为 LDR linear profile，匹配当前运行时约定
spineboy-pma.png 输入图片
spineboy-pma.astc 输出裸 ASTC 文件
8x8 块大小，决定固定尺寸图片的压缩数据量
-medium 编码搜索质量预设

在尺寸和块大小相同的情况下，-medium 换成 -thorough，不会改变文件的数据量，主要改变离线编码时间和重建画质。它与调小块尺寸不是同一种优化。

仓库脚本做了什么

6219ef34a 增加的脚本位于：

1
spine-ios/Example/convert_astc.sh

它定位脚本旁的 Spine iOS Example/Assets/spineboy 文件夹，转换其中的 PNG。块大小取第一个参数，默认 8x8；编码质量取第二个参数，默认 -medium。

已有 ASTC 会先备份为 .bak。转换后打印 PNG 与 ASTC 的文件大小比值，再复制 atlas，把 .png 替换成 .astc，生成 *-astc.atlas。

下面保留提交中的完整脚本，可以下载 convert_astc.sh：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
#!/bin/bash
# Spine ASTC 纹理转换脚本
# 使用 Linear 色彩空间以匹配 Spine iOS 的 PNG 加载方式

SCRIPT_DIR="$(cd "$(dirname "$0")" && pwd)"
ASSETS_DIR="$SCRIPT_DIR/Spine iOS Example/Assets/spineboy"

echo "╔══════════════════════════════════════════════════════════════════╗"
echo "║          Spine ASTC Texture Conversion                          ║"
echo "╚══════════════════════════════════════════════════════════════════╝"
echo ""

# 检查 astcenc
if ! command -v astcenc &> /dev/null; then
    echo "❌ Error: astcenc not found"
    echo "Install: brew install astc-encoder"
    echo "https://github.com/ARM-software/astc-encoder/releases"
    exit 1
fi

cd "$ASSETS_DIR"

# 转换参数
BLOCK_SIZE="${1:-8x8}"      # 默认 8x8
QUALITY="${2:--medium}"      # 默认 -medium

echo "Settings:"
echo "  Block size: $BLOCK_SIZE"
echo "  Quality: $QUALITY"
echo "  Color space: Linear (-cl)"
echo ""

for png in *.png; do
    if [ -f "$png" ]; then
        base="${png%.png}"
        astc="${base}.astc"

        echo "Converting: $png → $astc"

        # 备份如果存在
        [ -f "$astc" ] && cp "$astc" "${astc}.bak"

        # 转换 (Linear 色彩空间)
        astcenc -cl "$png" "$astc" "$BLOCK_SIZE" "$QUALITY"

        if [ $? -eq 0 ]; then
            size_png=$(stat -f%z "$png" 2>/dev/null || stat -c%s "$png")
            size_astc=$(stat -f%z "$astc" 2>/dev/null || stat -c%s "$astc")
            ratio=$(echo "scale=1; $size_png / $size_astc" | bc)
            echo "  ✓ $png ($size_png bytes) → $astc ($size_astc bytes) - ${ratio}× compression"
        else
            echo "  ✗ Failed"
        fi
        echo ""
    fi
done

# 更新 atlas 文件
for atlas in *.atlas; do
    if [ -f "$atlas" ] && [[ "$atlas" != *"-astc.atlas" ]]; then
        base="${atlas%.atlas}"
        astc_atlas="${base}-astc.atlas"

        echo "Creating: $astc_atlas"
        sed 's/\.png/.astc/g' "$atlas" > "$astc_atlas"
        echo "  ✓ Created $astc_atlas"
    fi
done

echo ""
echo "✅ Conversion complete!"
echo ""
echo "Format: LDR/Linear (matches PNG loading)"
echo "Metal: MTLPixelFormatASTC_${BLOCK_SIZE}_LDR"
echo ""

如何运行

在 Spine 仓库根目录执行：

1
2
3
4
5
# 8×8、medium，使用默认参数
bash spine-ios/Example/convert_astc.sh

# 调小块尺寸并提高离线编码质量
bash spine-ios/Example/convert_astc.sh 6x6 -thorough

生成的资源包括：

1
2
3
4
5
Assets/spineboy/
├── spineboy-pma.png
├── spineboy-pma.atlas
├── spineboy-pma.astc
└── spineboy-pma-astc.atlas

下载版与仓库版一致，资源路径也是固定的。单独下载后，应把它放到同样的 Example 目录结构中，或者修改 ASSETS_DIR 指向自己的资源文件夹。它不接受“输入目录”参数，也不递归扫描子文件夹。

如果保留原 atlas 的 PNG 引用，ASTC 入口也能通过同名优先策略找到压缩纹理，并在缺少该 ASTC 时尝试 PNG。如果使用生成的 ASTC 专用 atlas，就明确依赖其中的 ASTC 文件。

脚本当前适用范围

这个脚本适合示例资源，接入正式资源流水线时还有几个地方要完善：

  • 只转换当前文件夹的 *.png，不处理 JPG 或子目录。
  • atlas 替换使用全局 sed，适用于本例命名；更通用的实现应只修改页文件名，避免误改 region 名称。
  • 单张转换失败后继续执行，还可能生成 ASTC atlas。CI 中应检查失败并返回非零退出码，确认所有页成功后再生成 atlas。
  • 大小统计依赖 stat 和 bc；打印的是文件大小比值，不是 GPU 内存统计。
  • 脚本不生成 mipmap，不处理 PMA，也不做设备能力检查。备份文件不必加入 App 的资源 target。

接入示例与动态换装

UIKit / Objective-C 入口

分支中的 spineboy 示例使用 ASTC 专用 atlas，并显式打开 ASTC：

1
2
3
4
5
6
7
8
9
10
SpineUIView *spineView = [[SpineUIView alloc]
    initWithAtlasFileName:@"spineboy-pma-astc.atlas"
    skeletonFileName:@"spineboy-pro.skel"
    bundle:[NSBundle mainBundle]
    controller:self.spineController
    mode:ContentModeFit
    alignment:AlignmentCenter
    boundsProvider:[[SpineSetupPoseBounds alloc] init]
    backgroundColor:[UIColor clearColor]
    useASTCIfAvailable:YES];

useASTCIfAvailable 是选择加载路径的开关，不是完整的设备能力探测。它在这个初始化方法中是必传参数，注释中的“默认 true”并没有对应的 Swift 默认值。

.astc 和 .atlas 需要进入 App bundle。提交里已经把这两个资源加入示例项目的 Copy Bundle Resources；自己的工程接入时也要确认 target membership，只有磁盘上存在文件还不够。

加载后再组合皮肤

第三笔提交加入 SkinnedAnimationViewController，加载 skin.atlas 与 skin.skel。拿到 drawable 后，再查找并组合身体、眼睛、头发和服装部件：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
SpineSkin *customSkin =
    [SpineSkin createWithName:@"custom-skin"];

for (NSString *skinPartName in skinParts) {
    SpineSkin *partSkin =
        [self.drawable.skeletonData findSkinWithName:skinPartName];

    if (partSkin) {
        [customSkin addSkinWithOther:partSkin];
    }
}

self.drawable.skeleton.skin = customSkin;
[self.drawable.skeleton setToSetupPose];

updateSkinParts: 用相同方式替换组合皮肤。换装复用已加载的 drawable 和纹理，不需要在每次换装时重新转换或加载 ASTC。

但这个示例会预先加载 atlas 的全部 189 页，并没有按当前皮肤实现懒加载。ASTC 降低了每页纹理的数据量，不等于只加载了当前可见部件。另外，自建的 SpineSkin 需要管理原生资源生命周期，正式实现应明确保存和释放替换下来的皮肤。

数据核对与验证方式

能从仓库资源确认的收益

对实际文件头和压缩数据进行统计，得到：

资源 页数 相同尺寸的 RGBA8 基础层数据 ASTC 压缩块数据 RGBA8 / ASTC
spineboy 1 1,048,576 字节，1 MiB 65,536 字节，64 KiB 16 倍
换装 skin 189 13,679,832 字节，约 13.05 MiB 897,552 字节，约 0.86 MiB 约 15.24 倍

换装资源的 ASTC 文件总大小还要加上 189 × 16 字节文件头，合计 900,576 字节。189 页都使用 8×8，其中 185 页至少有一个维度不是 8 的整数倍，所以整体比值低于 16。

上述统计只说明资源数据量。实际 GPU allocation 可能包含对齐、页粒度和其他开销，加载峰值也包括 Data 副本、数组和 staging buffer。不能把这里的比值当成 Instruments 的完整应用内存结果。

仓库文档有“加载时间约 50ms → 15ms”的描述，但没有配套的设备、采样方式或测试记录，因此不作为本文的已验证性能结论。

检查文件头

可以直接查看前 16 字节：

1
xxd -l 16 "spine-ios/Example/Spine iOS Example/Assets/spineboy/spineboy-pma.astc"

本例输出：

1

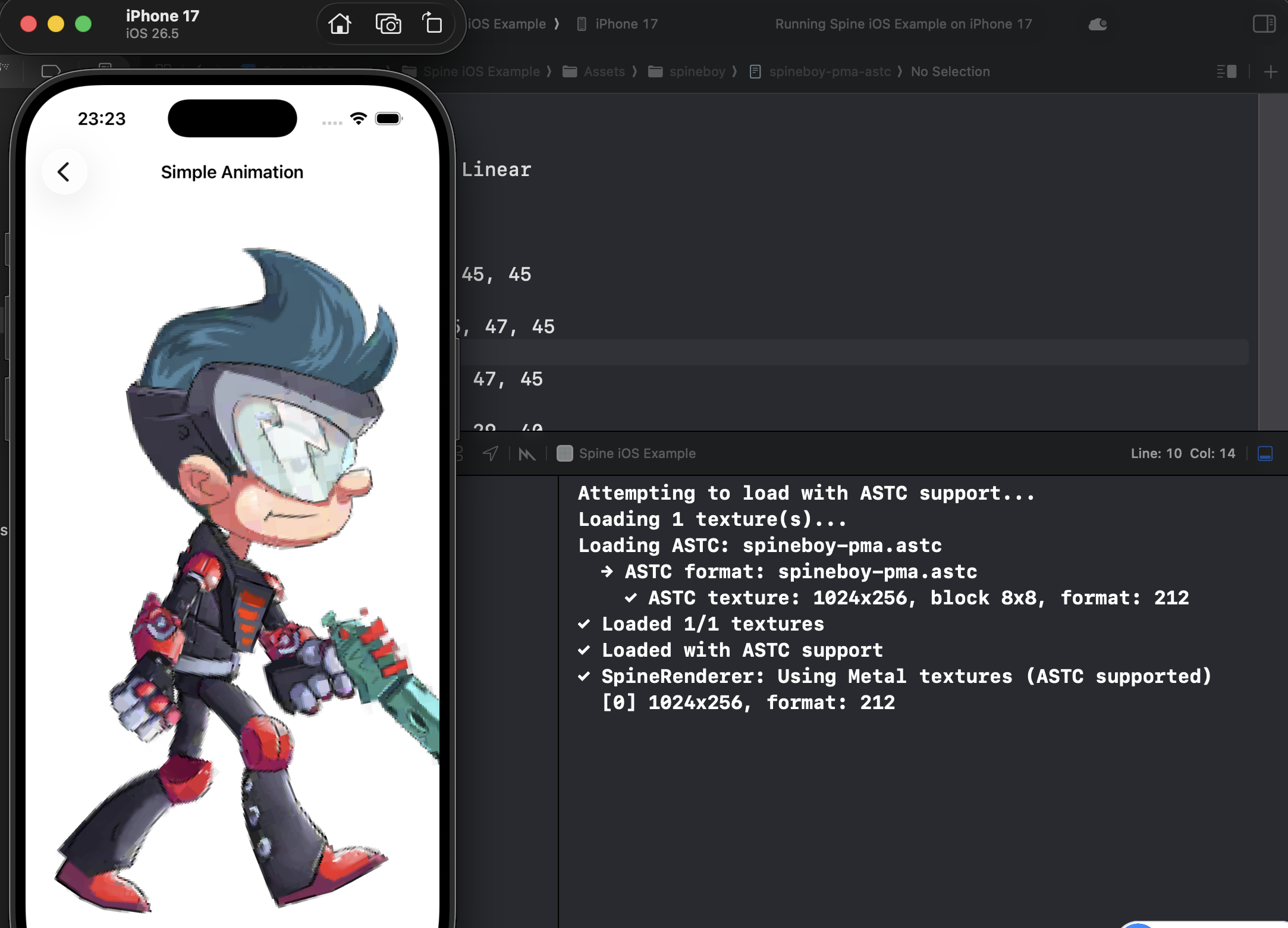

00000000: 13ab a15c 0808 0100 0400 0001 0001 0000

对应 magic 正确、块尺寸 8×8×1、图片尺寸 1024×256×1。

在目标设备上验证

文件和代码核对之后，还需要在支持 ASTC 的目标真机上检查：

  1. 用 GPU Frame Capture 确认纹理格式是 .astc_8x8_ldr，尺寸与 atlas 一致；不要只根据“Loaded with ASTC support”日志判断。
  2. 打开 Metal API Validation，覆盖多页、非整块尺寸、小尺寸纹理和上传失败。
  3. 对照 PNG 路径，检查亮度、颜色、透明边缘和各种混合模式。ASTC 是有损压缩，允许压缩误差，不应要求像素完全相同。
  4. 保持设备、动画和渲染尺寸一致，分别统计加载耗时、CPU 峰值、Metal 资源分配以及退出页面后的资源释放。
  5. 检查缺少 ASTC、损坏 ASTC 和设备不支持三种情况；这三种情况不能用同一条“fallback 成功”日志代替。

当前实现还需要补齐的地方

页索引必须保持一致

目前 ASTC atlas 加载循环用 try? 忽略纹理加载错误，只把成功的纹理追加到数组。假设原来的页顺序是：

1
2
atlas 页索引：0=A，1=B，2=C
B 加载失败：textures 变成 [A, C]

渲染命令仍然用原页索引，此时页 1 会取到 C，页 2 则越界。渲染器越界时没有停止绘制，也可能继续使用此前绑定的纹理。

正式实现应保持每个 atlas 页和纹理槽一一对应：优先重试该页的普通图片；仍失败时明确报错终止，或者在同一索引保存明确的占位纹理。不能静默缩短数组。

文件校验与上传错误

当前加载器检查了 magic、最小头长度和二维块尺寸，但没有完整检查宽高、blockZ、depth 以及压缩数据长度。

可以先按块数计算预期长度，再确认基础层数据完整，最后创建纹理。最初 magic 检测使用 UnsafeRawBufferPointer.load(as: UInt32.self)，也依赖指针对齐；逐字节比较或使用支持版本内的非对齐读取更稳妥。

waitUntilCompleted() 只代表命令结束，不保证执行成功。还应检查 command buffer 的 status 和 error，把 GPU 上传失败传回调用方。

生命周期、设备和线程

页文件读取异常时，原生 atlas 已经创建但还未交给 wrapper 管理，需要在失败路径调用 spine_atlas_dispose。骨骼或 wrapper 构造失败时也要清理已创建的原生资源。

关联的 Metal 纹理会随 wrapper 的对象生命周期释放，但当前 dispose() 没有主动清除这份关联对象；渲染器还可能持有同一批纹理，释放时需要一起考虑。

当前 wrapper 强制解包 MTLCreateSystemDefaultDevice()，并未实现 ASTC 设备能力检查。生产实现应显式处理无设备和不支持格式的情况，让纹理与渲染器使用同一个 Metal device，并决定是否回退普通图片。

UIView 扩展通过 Task.detached 加载，最终更新视图状态必须回到 MainActor。采用新 SDK 和严格并发检查时，还需要验证这条线程边界。后台完成文件读取与资源处理，再在主线程接入视图，是更明确的安排。

参考资料

相关文章
